十天学会修手机-第一天电路结构和基本功能

手机由软件和硬件组成，硬件是基础，软件是灵魂。

今天的手机厂商都在大肆宣扬硬件如何如何，实际上是被雷军忽悠了。真为国产手机担忧，跟风都找不对方向。iphone的硬件参数从来就不是最好的，甚至提都不提，为什么大家还是愿意买？因为他的软件、外观、体验做到了极致。而大家争相效仿的小米，真正的卖点也不是顶级的硬件，将硬件做到极致只是为了营销，因为没有人会记住谁是第二。小米真正畅销的原因是每周升级的MIUI，真心注重用户体验。魅族也是不错的手机，真正在追随苹果的路线。但Mr.Wong营销能力远逊于雷sir。华为中兴虽是通信业的巨头，但做的都是没品位的手机。

至于软件问题，网上刷机的方法很多，就不赘述了，直接从硬件说起。手机电路很复杂。今天的手机包括电脑电脑所有的功能外。还包括RF、NFC、GPS等功能。前两天我写过如何制作电路板，那个方法只能制双面板。而现在的手机一般都是十层板。要解决复杂的问题，首先要学会化繁为简。

先来了解一下手机电路的结构和基本功能。

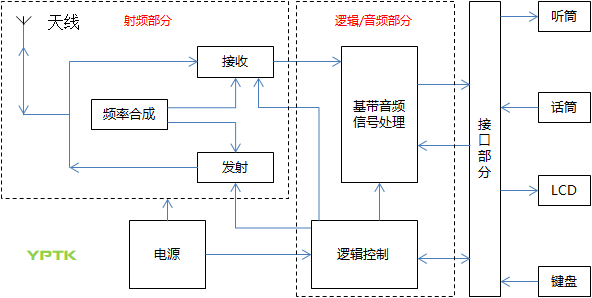

手机电路包括：
射频部分、基带部分、外设、插件

各部分功能简介

①射频：即手机的通讯模块，负责调制解调，发射和接收信号。
②基带：包括逻辑电路CPU、音频DSP、电源EM、输入输出接口I/O（界面部分）。

逻辑电路CPU：管理射频、音频、电源、I/O等，手机的大脑。
音频电路DSP：负责DA、AD的转换，处理数字信号，GMSK调制解调。
电源：负责给逻辑、音频、射频、I/O等部分供电。
I/O接口：负责连接外设和插件

③插件：包括摄像头、蓝牙、FM、GPS、WIFI、NFC等等。插件是不影响手机基本功能的。
④外设：显示屏、键盘、听筒、话筒等
通话时信号走向：
①说话时：话筒→I/O接口→音频→射频→天线→
②听话时：→天线→射频→音频→ I/O接口→听筒
